一、項目背景
某膠帶機設備制造廠家承接了一項工業生產項目，該項目中使用的膠帶機主體顏色為黑色，需要在膠帶上每隔一定距離涂上白色色標。當膠帶機以 4m/s 的高速運行時，要求能夠精準識別白色色標，并在識別到白色色標后及時輸出信號，以觸發后續的工業生產流程，如包裝、分揀等動作。為滿足這一需求，廠家經過多方調研和對比，最終選擇了阿童木色標傳感器 CL4 來實現色標識別功能。
二、項目需求分析
（一）高速運行下的精準識別
膠帶機運行速度高達 4m/s，這意味著在極短時間內色標傳感器需要快速捕捉到白色色標，并且保證識別的準確性，避免出現漏檢或誤檢的情況。稍有偏差，就可能導致后續生產流程出現混亂，影響生產效率和產品質量。
（二）高對比度色標識別
膠帶為黑色背景，白色色標與之形成鮮明對比，但仍對色標傳感器的識別靈敏度和抗干擾能力提出了要求。傳感器需要能夠穩定區分黑色與白色，不受環境光線變化、膠帶表面反光等因素的干擾。
（三）信號輸出及時性
當色標傳感器識別到白色色標后，必須迅速輸出信號，以確保后續設備能夠及時響應，完成相應的生產動作。信號輸出的延遲可能會導致動作錯位，造成物料浪費或設備故障。
三、解決方案設計
（一）傳感器選型

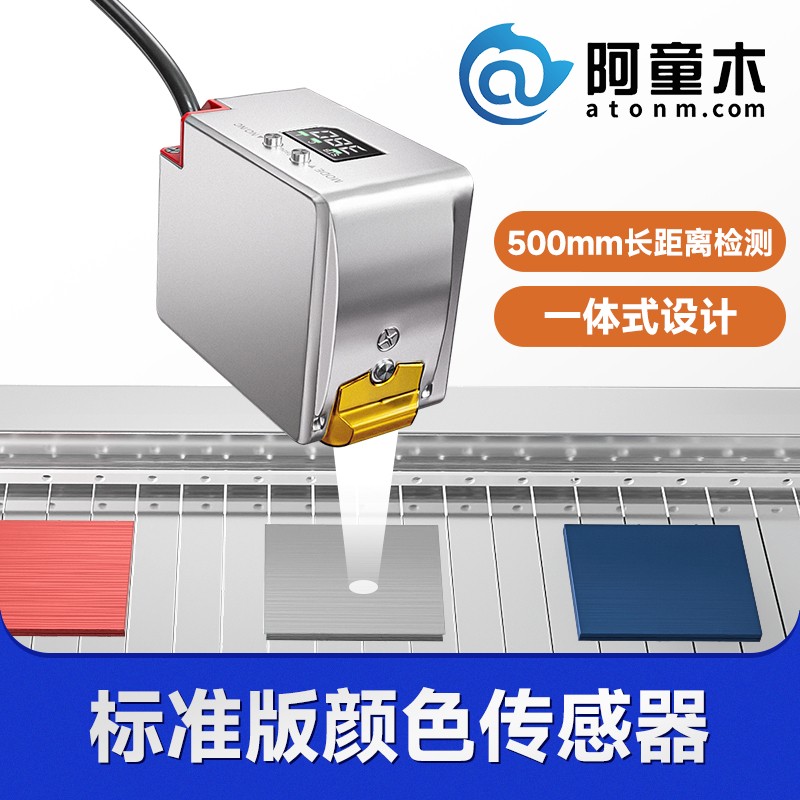

阿童木色標傳感器 CL4 憑借出色的性能滿足了項目需求。其響應時間極短，僅為 200微秒，能夠在膠帶高速運行過程中快速捕捉白色色標；具有高靈敏度和精準的顏色識別能力，可有效區分黑色背景與白色色標；同時具備較強的抗環境光干擾能力，適應不同的工作環境光線條件。
（二）安裝方案
1.安裝位置：根據膠帶機的結構和運行特點，將阿童木色標傳感器 CL4 安裝在膠帶機上方，距離膠帶表面 150mm 的位置。這個高度既能保證傳感器準確識別色標，又能避免因距離過近受到膠帶運行時的震動影響。
2.角度調整：調整傳感器的安裝角度，使其發射光線與膠帶表面垂直，確保光線能夠垂直照射在色標上，提高識別的準確性。同時，通過微調角度，使傳感器的檢測范圍完全覆蓋膠帶的寬度，避免出現檢測盲區。
（三）系統集成
將阿童木色標傳感器 CL4 的信號輸出端口與膠帶機的控制系統進行連接。根據膠帶機控制系統的接口要求，選擇合適的連接線纜和通信協議，確保傳感器識別到白色色標后輸出的信號能夠準確傳輸?shù)娇刂葡到y(tǒng)，觸發相應的控制指令，實現對后續設備的精準控制。
四、實施過程
（一）設備安裝與調試
1.按照設計方案，將阿童木色標傳感器 CL4 安裝到膠帶機指定位置，并進行角度調整和固定。
2.對傳感器進行初始參數設置，包括靈敏度、檢測距離、輸出模式等。通過在膠帶上模擬白色色標，測試傳感器的識別效果，不斷調整參數，直至傳感器能夠穩定、準確地識別白色色標，并及時輸出信號。
（二）聯調測試
在完成傳感器安裝調試后，將膠帶機與后續生產設備進行聯動調試。啟動膠帶機，使其以 4m/s 的速度運行，觀察傳感器對白色色標的識別情況以及信號輸出的及時性。同時，檢查后續生產設備是否能夠根據傳感器輸出的信號準確執行相應的動作，如包裝設備的啟停、分揀設備的分揀動作等。通過多次聯調測試，對發現的問題進行逐一排查和解決，確保整個系統運行穩定、可靠。
五、項目效果評估
（一）識別準確性
經過長時間的運行測試，阿童木色標傳感器 CL4 在膠帶機 4m/s 的運行速度下，對白色色標的識別準確率達到了 99.99% 以上，幾乎無漏檢和誤檢情況，完全滿足了項目對色標識別準確性的要求。
（二）穩定性與可靠性
在不同的環境光線條件和長時間連續運行的情況下，阿童木色標傳感器 CL4 始終保持穩定的工作狀態，未出現因環境因素或設備疲勞導致的性能下降或故障情況，展現出了良好的穩定性和可靠性。
六、項目總結
本項目中，阿童木色標傳感器 CL4 在膠帶機設備上的應用取得了圓滿成功。其出色的性能有效解決了膠帶機高速運行下白色色標識別的難題，滿足了項目對色標識別準確性、信號輸出及時性以及設備穩定性的嚴格要求。通過本次應用案例，驗證了阿童木色標傳感器 CL4 在工業自動化領域的可靠性和實用性，為類似的膠帶機設備色標識別項目提供了寶貴的經驗和參考。
