在工業自動化領域，磁柵尺作為高精度位置檢測元件，廣泛應用于機床、機器人、測量設備等場景。它通過讀取磁柵帶上的磁化信號實現位移測量，具有抗油污、耐粉塵、響應速度快等優勢。然而，在長期使用中，磁柵尺可能因多種因素出現損壞，導致測量精度下降甚至設備停機。本文從結構原理出發，深度解析磁柵尺損壞的常見原因及防護策略。
一、磁柵尺的核心結構與工作原理
磁柵尺主要由三部分組成：
1.磁柵本體：表面均勻分布周期性磁化信號（如正弦波或方波）的金屬尺體，通常為不銹鋼或合金材質，表面鍍有耐磨保護層；

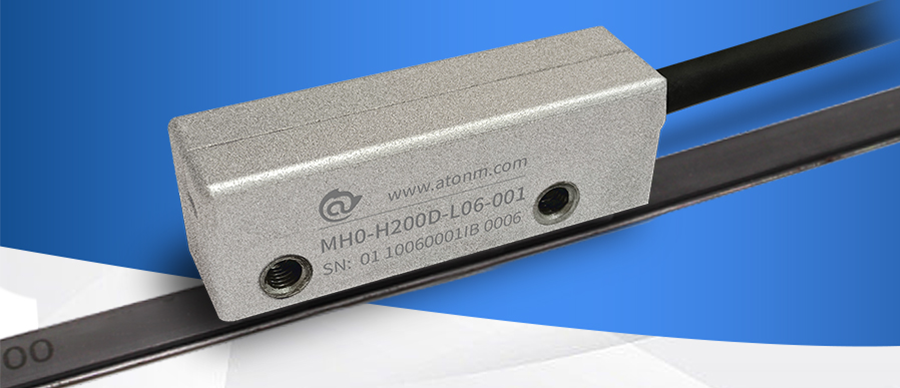

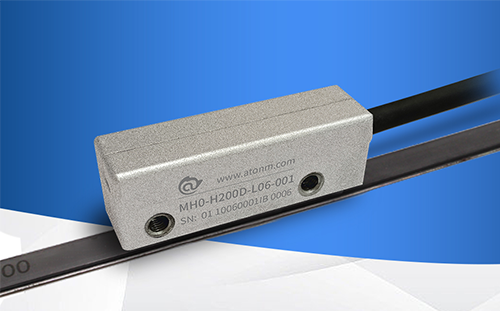

2.讀數頭：內置感應線圈和信號處理電路，通過電磁感應讀取磁柵信號并轉換為電信號；
3.信號電纜：連接讀數頭與控制系統，傳輸位置數據。
其工作原理為：讀數頭與磁柵相對運動時，感應線圈切割磁力線產生交變信號，經電路處理后輸出位移量。因此，磁柵尺的正常運行依賴于磁柵表面磁場的穩定性、讀數頭與磁柵的間距精度（通常為 0.5~1mm），以及電氣系統的抗干擾能力。
二、磁柵尺損壞的六大核心原因
（一）環境因素：“隱形殺手” 的長期侵蝕
粉塵與顆粒物污染
1.工業環境中，金屬加工產生的鐵屑、砂輪粉末等顆粒易附著在磁柵表面。讀數頭與磁柵的相對運動可能導致顆粒嵌入保護層，劃傷磁柵表面，破壞磁化信號的均勻性；
2.粉塵積累還可能堵塞讀數頭的感應窗口，導致信號衰減或丟失。
濕度與腐蝕性氣體
1.高濕度環境會加速磁柵金屬本體的氧化，尤其是未做好密封防護的區域，表面鍍層被破壞后，金屬基體生銹，磁場分布畸變；
2.酸性或堿性氣體（如硫化物、切削液揮發成分）會腐蝕磁柵表面，甚至滲入讀數頭內部，造成電路元件失效。
溫度劇變與機械振動
1.溫度大幅波動（如機床啟停時的熱脹冷縮）會導致磁柵尺與設備基體的膨脹系數不一致，產生應力變形，影響讀數頭與磁柵的間距精度；
2.高頻振動（如機床主軸振動、電機共振）可能導致讀數頭安裝松動，長期摩擦加劇部件磨損，甚至引發磁柵尺體斷裂。
（二）安裝與使用不當：人為操作的 “硬傷”
安裝精度不足
1.磁柵尺安裝時未嚴格校準平行度（通常要求≤0.1mm/m），導致讀數頭與磁柵的間隙不均勻，局部接觸壓力過大，加速讀數頭耐磨片磨損；
2.固定螺絲松動或安裝支架剛性不足，運行中發生位移，造成信號跳變或周期性誤差。
機械沖擊與過載
1.設備碰撞、工件掉落等意外沖擊可能直接導致磁柵尺彎曲、變形，甚至斷裂；
2.長期超量程使用（如位移超過磁柵尺有效長度）會使讀數頭撞擊尺體端部，損壞感應元件。
電纜與接頭故障
1.信號電纜未做固定或防護，運動中反復彎折導致內部導線斷裂；
2.接頭處防水防塵措施不到位，濕氣或粉塵進入引發接觸不良，造成信號中斷或干擾。
（三）電氣與信號問題：“看不見的隱患”
電源與接地故障
1.電源電壓波動超過額定范圍（如 24V±10% 以外），導致讀數頭內部電路元件燒毀；
2.接地不良或未單獨接地，設備漏電產生的靜電或共模干擾損壞信號處理芯片。
電磁干擾（EMI）
1.靠近強電磁源（如變頻器、伺服電機、焊接設備）安裝時，未使用屏蔽電纜或金屬線槽，高頻電磁輻射干擾信號傳輸，導致數據跳變；
2.動力線與信號線并行敷設且距離過近（小于 30cm），感應耦合產生噪聲，嚴重時燒毀讀數頭電路。
靜電放電（ESD）
1.操作人員未佩戴防靜電手環直接接觸讀數頭接口，靜電擊穿集成電路；
2.設備未做靜電防護，干燥環境中積累的靜電通過信號端口釋放，損壞敏感元件。
（四）維護保養缺失：“小病拖成大病”
缺乏定期清潔
1.未按手冊要求（通常每季度一次）用無水酒精擦拭磁柵表面和讀數頭感應面，導致污染物長期積累，影響信號讀取；
2.潤滑不足：滑動部件（如讀數頭導軌）未及時加注潤滑劑，摩擦增大導致振動加劇。
老化與疲勞損耗
1.磁柵尺的磁化層長期使用后會自然退磁（壽命通常為 5~10 年），導致信號強度下降，測量誤差增大；
2.讀數頭內部的電容、電阻等元件老化，性能漂移，引發信號處理異常。
（五）產品質量與選型問題：“先天缺陷”
材料與工藝缺陷
1.劣質磁柵尺的鍍層厚度不足（如標準要求≥5μm），耐磨、耐腐蝕性差，短期內出現表面破損；
2.讀數頭密封等級不達標（如 IP65 以下），無法應對潮濕、多塵環境。
選型不當
1.未根據工況選擇合適規格的磁柵尺，如高振動環境未選用剛性支架型，高速運動場景未匹配高速響應型讀數頭，導致過載損壞。
（六）異常工況觸發：“意外事件”
設備急停、反向沖擊等導致讀數頭與磁柵劇烈碰撞；
冷卻液、切削油直接噴射到磁柵表面，長期浸泡破壞保護層。
三、針對性防護措施：從源頭減少損壞
環境防護
加裝防護罩或密封殼（IP67 以上），尤其在粉塵、潮濕區域；
遠離熱源和腐蝕性氣體，必要時增加空氣凈化或除濕裝置。
精準安裝與固定
使用專用工裝校準平行度，確保讀數頭與磁柵間距均勻（誤差≤±0.1mm）；
采用防松螺絲和剛性支架，定期（每月）檢查安裝緊固性。
電氣安全設計
電源端加裝濾波器和穩壓器，接地采用單點接地法；
信號電纜使用雙絞屏蔽線，與動力線間隔≥30cm，接頭處做防水密封（如使用航空插頭）。
維護保養規范
制定保養計劃：定期清潔磁柵表面（用軟布 + 酒精），檢查電纜磨損情況，潤滑導軌；
建立壽命管理檔案，對使用 5 年以上的磁柵尺定期檢測信號強度，及時更換老化部件。
選型與質量把控
選擇知名品牌產品，核對鍍層厚度、防護等級、溫度范圍等參數；
根據工況定制方案，如高速場景選響應頻率≥200kHz 的型號，強振動環境選整體式磁柵尺。
四、結語
磁柵尺的損壞往往是多種因素疊加的結果，既有環境侵蝕、安裝失誤等 “顯性原因”，也有老化、干擾等 “隱性因素”。通過深入理解其工作原理，針對性地優化安裝工藝、加強環境防護和定期維護，可顯著延長磁柵尺的使用壽命，保障設備的高精度運行。在工業自動化追求高效、穩定的今天，重視細節維護與科學防護，正是避免 “小部件引發大故障” 的關鍵。
