在精密測量領域，光柵尺和磁柵尺作為常用的位移測量傳感器，其精度表現至關重要。精度不僅決定測量結果準確性，更影響相關設備性能與產品質量。那么，光柵尺和磁柵尺誰的精度更高？這需從多方面深入剖析。
工作原理對精度的影響
光柵尺：利用光的干涉和衍射原理
光柵尺利用光的干涉和衍射原理工作，由標尺光柵和光柵讀數頭組成。標尺光柵刻有等間距透光和不透光條紋，讀數頭光源照射時產生莫爾條紋，其移動與相對位移成正比，通過檢測莫爾條紋變化精確測量位移量。光的干涉和衍射現象穩定，光柵條紋間距可極小，使光柵尺能實現 0.01 微米甚至更高分辨率，在半導體制造、光學儀器制造等對精度要求極高的領域優勢明顯。

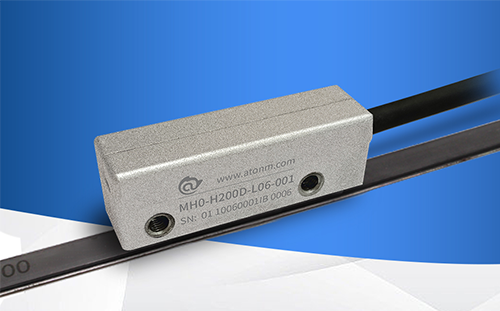

磁柵尺：基于磁電轉換原理
磁柵尺通過磁電轉換工作，錄磁頭在磁性尺上錄制間隔相等的磁波，形成磁柵尺。磁柵尺相鄰柵波間隔距離為磁柵波長或節距，讀數頭檢測磁場變化確定位置。但受磁頭和磁帶線圈限制，磁柵尺分辨率一般在 0.1 微米左右，限制了其在對精度要求極為苛刻場合的應用。
精度指標對比
常見精度等級
光柵尺精度一般可達 ±0.005mm，高端產品能達 ±1μm、±3μm 等，如海德漢光柵尺 LC183 精度為 ±3μm。磁柵尺精度相對較低，常見精度等級有 ±0.01mm、±10μm/m、±15μm/m、±30μm/m 等。從常見精度等級看，光柵尺在精度方面有一定優勢。
分辨率與精度的關系
分辨率是衡量測量儀器分辨最小變化量的指標。光柵尺高分辨率使其能精確檢測位移微小變化，為高精度測量奠定基礎。磁柵尺分辨率較低，在一定程度上影響測量精度，難以達到光柵尺的高精度水平。
環境適應性對精度穩定性的影響
光柵尺的環境敏感性
光柵尺光學系統對環境要求嚴苛?；覊m、油污附著在標尺光柵或讀數頭上，會干擾光線傳播，影響莫爾條紋形成和檢測，導致精度下降。在普通工業車間，若不防護，短時間內灰塵污染可能使精度產生 ±0.002mm 左右偏差。光柵尺對溫度變化敏感，溫度改變會使玻璃材質的標尺光柵熱脹冷縮，改變光柵條紋間距，影響精度。一般溫度每變化 1℃，測量誤差可達 ±0.001mm/m。因此，為保證高精度，光柵尺常應用于相對潔凈、恒溫環境，如半導體制造車間溫度控制在 20℃±0.5℃，濕度控制在 40%-60%。
磁柵尺的環境耐受性
磁柵尺在環境適應性方面有優勢。其磁電轉換原理使其對灰塵、油污等雜質不敏感，磁頭檢測磁場變化，雜質通常不干擾磁場。在惡劣工業環境，如金屬加工車間，大量金屬碎屑和切削液飛濺，磁柵尺也能相對穩定工作。在溫度適應性上，磁柵尺雖也受溫度影響，但程度小于光柵尺。一些優質磁柵尺在 - 20℃到 60℃溫度變化范圍，測量精度漂移量可控制在 ±5μm/m。不過，磁柵尺在強電磁干擾環境下可能受影響，外部強磁場干擾自身磁場信號，導致測量誤差。但通過屏蔽技術和優化磁頭設計，現代磁柵尺在一般工業電磁環境中仍能保持較好精度穩定性。
成本因素與精度的關聯
光柵尺的高精度成本
光柵尺實現高分辨率和高精度，在制造工藝和材料選擇上要求高，成本相對較高。制造高精度光柵尺需先進光刻技術刻制精細均勻光柵條紋，設備投入大，對生產環境潔凈度、穩定性要求嚴格，良品率低，推高了制造成本。用于半導體制造等高端領域的高精度光柵尺，價格可能是普通光柵尺的數倍甚至數十倍。某品牌精度達 ±1μm 的光柵尺售價數萬元，精度稍低的 ±0.01mm 光柵尺價格數千元。在對成本敏感的應用場景中，光柵尺因成本問題可能受限。
磁柵尺的成本優勢
磁柵尺制造工藝相對簡單，對材料要求不苛刻，成本有優勢。磁性標尺可采用廉價材料，如鋼帶，錄制磁波工藝難度和成本低。在對精度要求不極高、對成本敏感的中低端應用場景中，磁柵尺有競爭力。在普通機床加工領域，使用磁柵尺能滿足 ±0.01mm 基本精度要求，又能有效控制成本。常見精度等級為 ±10μm/m 的磁柵尺，價格可能僅為同規格高精度光柵尺的三分之一到二分之一。
結論
綜合來看，在理想條件下，光柵尺憑借光干涉和衍射原理的高分辨率特性，能實現比磁柵尺更高精度，在半導體制造、光學儀器制造等對精度要求極為嚴苛的領域作用不可替代。然而，磁柵尺在環境適應性方面更佳，能在惡劣工業環境中保持相對穩定精度，且具有成本優勢，在對精度要求適中、注重成本和環境耐受性的應用場景，如普通機床加工等領域廣泛應用。不能簡單判定光柵尺和磁柵尺誰的精度更高，需根據具體應用場景需求，綜合考慮精度、環境適應性、成本等多方面因素，選擇更合適的位移測量傳感器。
