項目背景：
PCB,中文名稱為印刷線路板，我們工作和生活中常見的電子產品內部都有他的身影。一塊標準PCB板需要經歷：鉆孔、沉銅、線路、圖電、AOI、阻焊、字符、噴錫、測試、鑼邊、V-CUT等一系列工藝流程。由于所有工藝都是基于一塊PCB基板上進行加工，故PCB加工對位置定位尤為敏感，一旦錯位印刷，就會直接導致板料報廢。

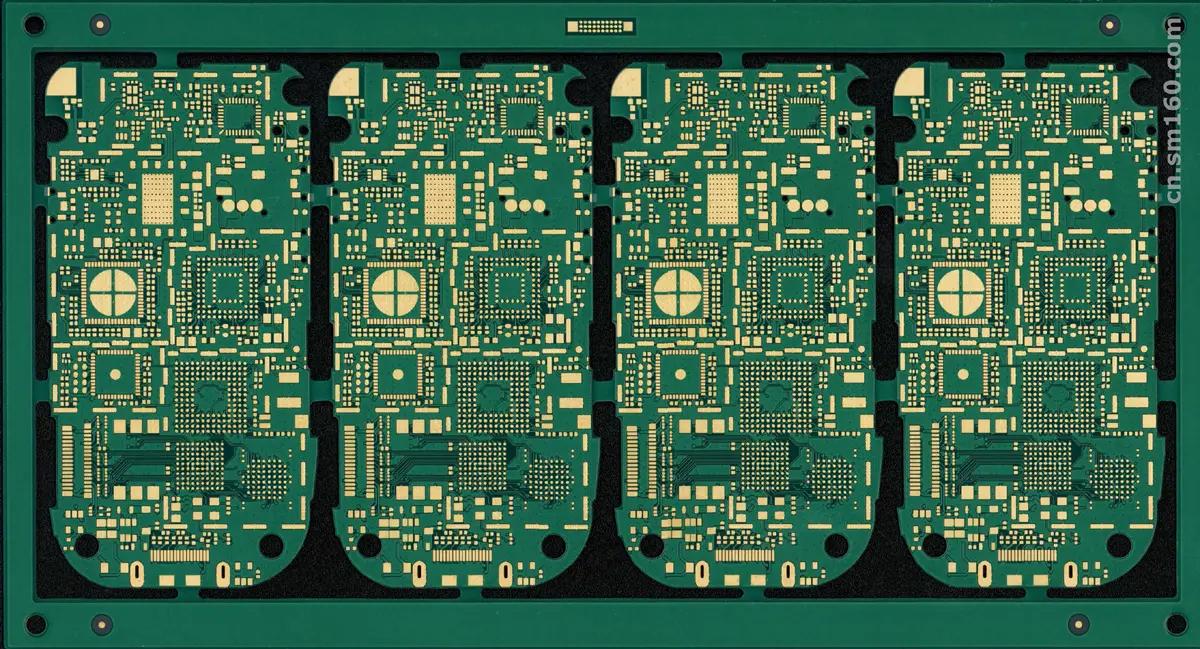

（PCB板展示）
項目目標：PCB基板通過滾輪傳送至覆膜機加工位置后，需要保證左右兩側不出現偏離，片料移動不超出加工位置。
項目難點：
客戶要求響應速度快、檢測精度高、成本控制優秀

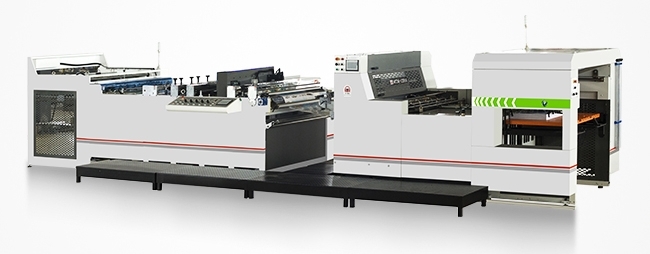

（PCB板覆膜機）
解決方案：

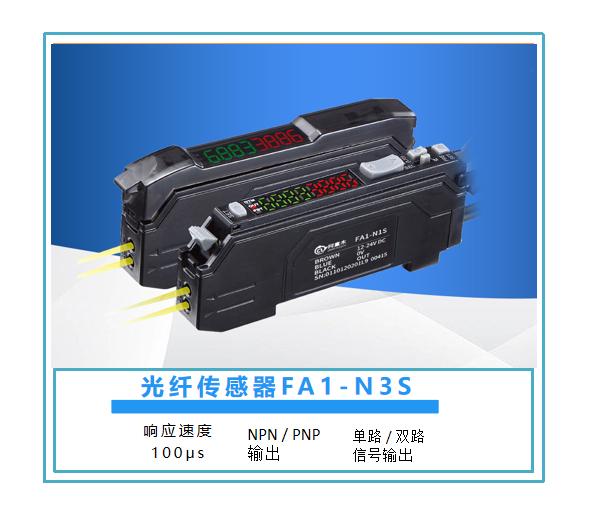

了解客戶現場使用工況后，給客戶使用了三套（FA1-N3S光纖放大器+F-MP001對射型光纖探頭）

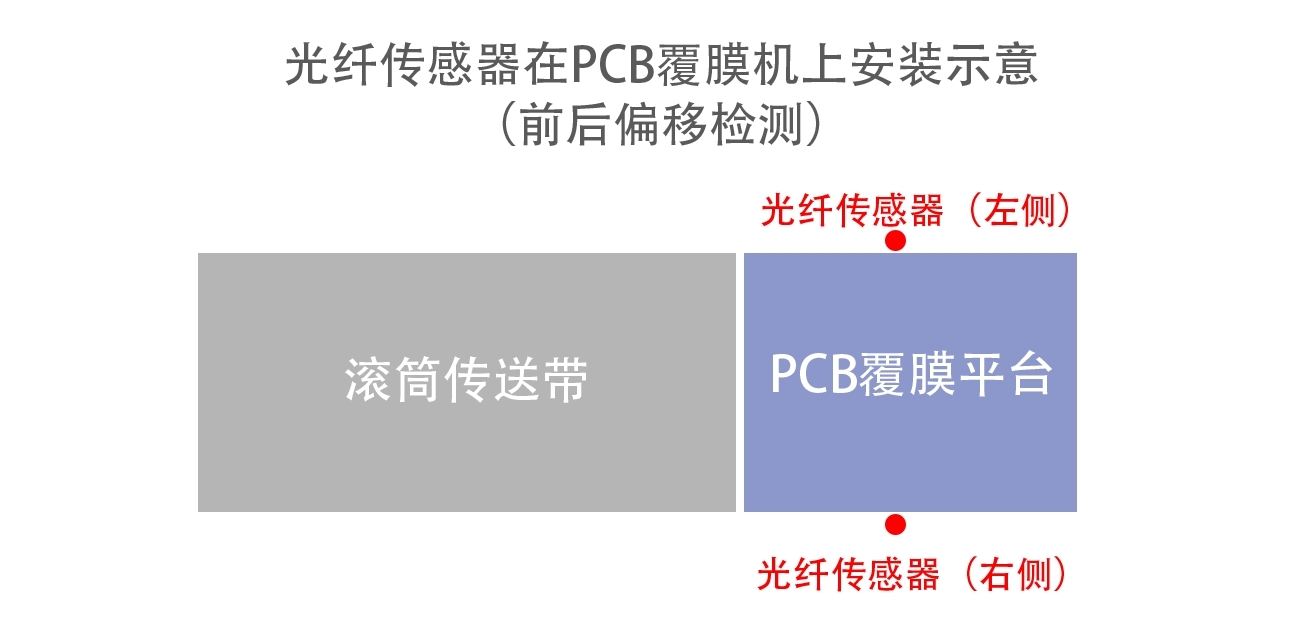

1.左右偏移檢測：在兩側各安裝檢測PCB基板是否有片料的光纖傳感器，如果兩側光纖傳感器未檢測到基板，則不輸出“有”信號，在未收到“有”信號的前提下，PLC判斷基板未偏離。反之，左側光纖傳感器檢測到基板經過，向上位機“有”信號，PLC則判斷片料向左側偏移，右側光纖傳感器檢測到“有”信號，則表示向右側偏移。

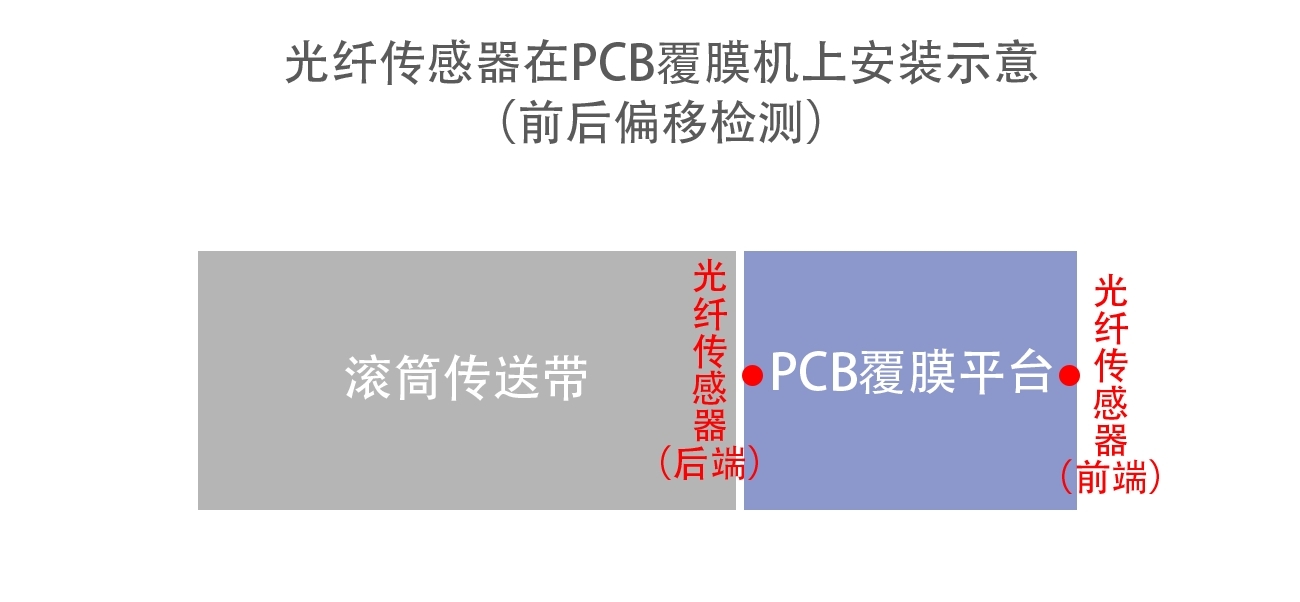

2.前后偏移檢測：在片料加工區域的前端與后端各安裝一個光纖傳感器。當前端光纖傳感器檢測到物體經過時輸出“有”信號，上位機收到信號后控制電機停止運作，片料正確停在加工位置。在片料停止運動后，PLC對照后方光纖傳感器有無狀態，如果檢測到有，則表示片料未超出加工區域，檢測到無，則表示片料超出加工區（跑過了）。
客戶反饋產線使用光纖傳感器后，左右兩側偏離問題得到了解決，并且產品性能穩定，對我們的技術支持和售后服務給予了高度評價！
