激光傳感器作為現代檢測技術中廣泛應用的設備，在工業測量、環境監測、醫療儀器等眾多領域發揮著重要作用。其工作原理基于激光的發射與接收，通過檢測反射光或透射光的特性變化來獲取目標物體的相關信息。在激光傳感器的諸多性能參數中，靈敏度是衡量其檢測微小變化能力的關鍵指標，而光斑大小作為一個重要的可控因素，對傳感器靈敏度有著復雜且關鍵的影響。深入研究這種影響關系，對于優化激光傳感器的性能、拓展其應用范圍具有重要的理論和實際意義。
激光傳感器工作原理概述

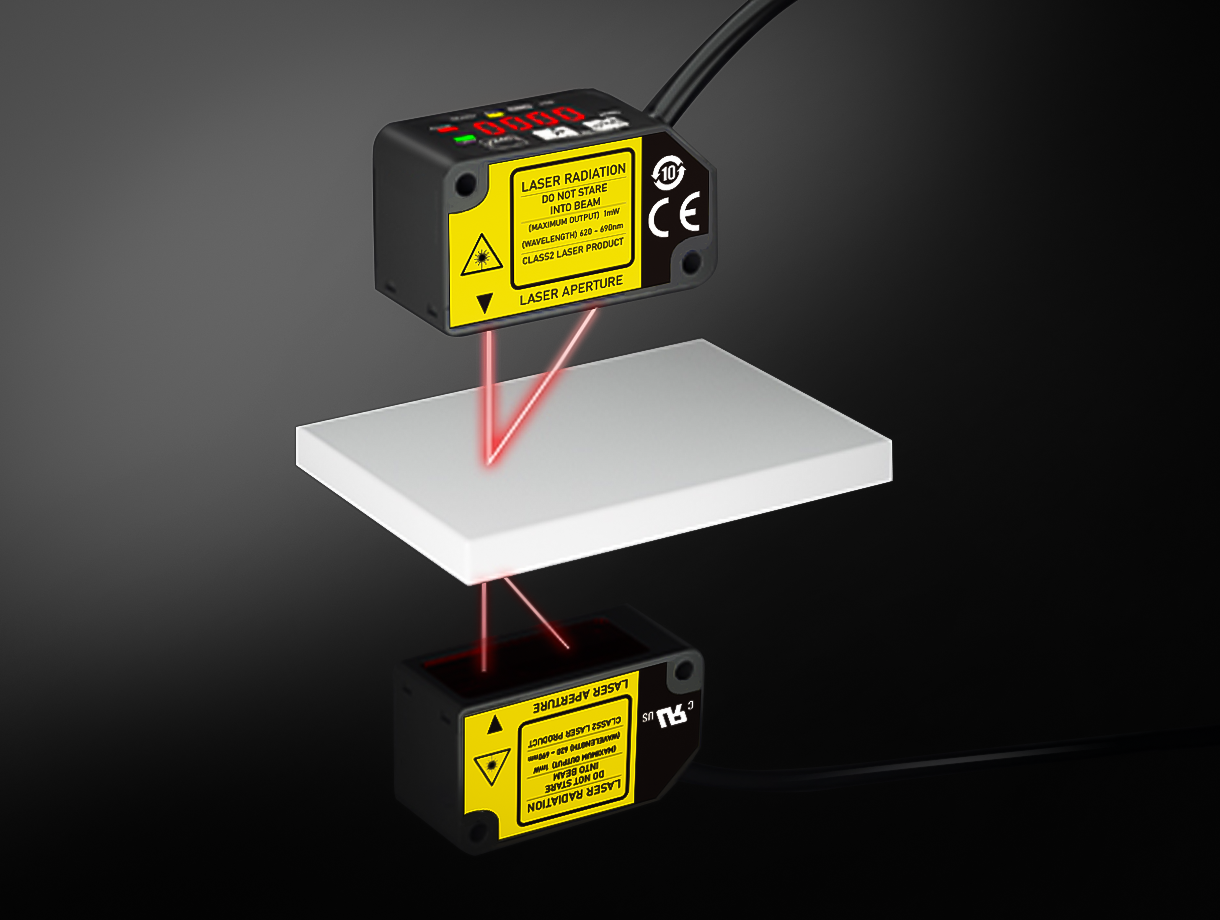

激光傳感器通常由激光發射裝置、光學系統、探測器以及信號處理電路等部分組成。工作時，激光發射裝置發射出具有特定波長和功率的激光束，經過光學系統準直和聚焦后照射到目標物體上。目標物體對激光束產生反射、散射或透射等作用，反射光或透射光再次經過光學系統收集后被探測器接收。探測器將接收到的光信號轉換為電信號，再通過信號處理電路進行放大、濾波、模數轉換等處理，最終得到與目標物體特性相關的測量結果，如距離、速度、位移、濃度等。在整個過程中，激光束的光斑大小會直接影響到目標物體上的光照分布以及探測器接收到的光能量，進而對傳感器的靈敏度產生影響。
光斑大小對靈敏度的影響機制
光能量分布與接收效率
光斑大小決定了激光在目標物體表面的能量分布情況。當光斑較小時，激光能量集中在較小的區域內，單位面積上的光強較高。這意味著在目標物體表面，反射或散射光的強度相對較高，探測器能夠接收到更強的信號。從量子光學的角度來看，光子數密度在小光斑情況下更高，探測器吸收光子產生光電子的概率增大，從而提高了傳感器的響應靈敏度。例如，在精密位移測量中，小光斑能夠更精確地檢測目標物體表面微小區域的反射光變化，對位移的微小變化更為敏感，有利于實現高精度測量。
然而，光斑過小也存在一定的局限性。如果目標物體表面存在粗糙度、傾斜度或不均勻性等情況，小光斑可能無法全面覆蓋目標區域，導致部分反射光無法被探測器有效接收，從而降低了接收效率。此時，雖然單位面積光強大，但整體接收到的光能量可能不足，反而影響了傳感器的靈敏度。
當光斑較大時，激光能量分散在較大的區域，單位面積光強降低。在目標物體表面，反射或散射光的強度相對較弱，探測器接收到的信號強度也隨之減小。這會使得傳感器對微小變化的響應能力下降，靈敏度降低。例如，在對大面積目標物體進行檢測時，大光斑雖然能夠覆蓋整個目標區域，但對于目標表面局部的微小缺陷或變化，由于單位面積上接收到的光信號變化不明顯，傳感器可能無法及時準確地檢測到。
目標物體特性與光斑適配性
不同目標物體具有不同的表面特性，如反射率、粗糙度、顏色等，這些特性會影響激光的反射和散射行為，進而與光斑大小相互作用影響傳感器靈敏度。對于高反射率、表面光滑的目標物體，較小的光斑能夠充分利用其良好的反射性能，將更多的光能量反射回探測器，提高靈敏度。例如，在金屬表面的高精度檢測中，小光斑可以清晰地分辨表面的微小劃痕或凸起，因?yàn)榻饘俦砻鎸?duì)激光的高反射使得小光斑的反射光信號依然能夠被有效檢測。
相反，對于低反射率、表面粗糙或顏色較深的目標物體，較大的光斑可能更有利于提高傳感器的靈敏度。大光斑能夠增加與目標物體的接觸面積，使更多的激光與目標物體相互作用，即使單位面積反射光強度低，但整體反射光能量可能足夠被探測器檢測到。例如，在對木材、塑料等材質的檢測中，由于這些材料對激光的反射率相對較低，大光斑能夠擴大檢測范圍，彌補反射光強度不足的問題，從而提高傳感器對這類目標物體的檢測靈敏度。
此外，目標物體的運動狀態也與光斑大小的選擇有關。對于快速運動的目標物體，大光斑可以增加檢測的穩定性，因?yàn)榇蠊獍咴谀繕?biāo)物體運動過程中更不容易丟失信號。而對于靜止或緩慢移動的目標物體，小光斑則可以更精確地檢測其表面的細微變化，提高靈敏度。
光學系統與探測器的影響
激光傳感器的光學系統和探測器對光斑大小與靈敏度的關系也起著重要作用。光學系統負責對激光束進行準直、聚焦和收集反射光，其性能直接影響到光斑在目標物體表面的質量以及探測器接收到的光信號質量。如果光學系統的設計不合理，可能導致光斑變形、能量分布不均勻，即使光斑大小合適，也無法實現最佳的靈敏度。例如，光學元件的像差、色差等問題會使光斑在傳播過程中發生畸變，影響激光在目標物體表面的能量分布，進而降低傳感器的靈敏度。
探測器作為將光信號轉換為電信號的關鍵部件，其響應特性與光斑大小密切相關。不同類型的探測器對光斑大小有不同的適配范圍。例如，光電二極管探測器在光斑較小時，能夠更有效地收集光生載流子，產生較高的電信號輸出，從而提高靈敏度。而雪崩光電二極管探測器在一定范圍內，對于較大光斑能夠更好地利用其內部的雪崩倍增效應，增強信號強度，但光斑過大可能導致探測器飽和，反而降低靈敏度。因此，選擇合適的探測器以及優化探測器與光斑大小的匹配關系，對于提高激光傳感器的靈敏度至關重要。
實驗研究與數據分析
為了深入研究激光傳感器光斑大小對靈敏度的影響，進行了一系列實驗。實驗選用了一款常用的激光位移傳感器，通過改變光學系統中的聚焦透鏡焦距來調整光斑大小。實驗設置了多個不同的光斑直徑，從 0.1mm 到 1mm 不等。目標物體選擇了表面光滑的金屬平板和表面粗糙的木材板，分別代表不同特性的目標材料。
在實驗過程中，通過精確控制目標物體的位移，利用激光傳感器測量不同光斑大小下對應的輸出電壓變化。對于金屬平板，實驗結果表明，當光斑直徑在 0.1mm - 0.3mm 范圍內時，傳感器輸出電壓隨位移變化的斜率較大，即靈敏度較高。隨著光斑直徑進一步增大，靈敏度逐漸降低。在光斑直徑達到 1mm 時，靈敏度相較于最小光斑直徑時降低了約 30%。
對于木材板，情況有所不同。當光斑直徑較小時，由于木材表面對激光的低反射率和高散射性，傳感器輸出信號較弱，靈敏度較低。隨著光斑直徑增大到 0.5mm - 0.8mm 范圍，傳感器輸出電壓隨位移變化的斜率明顯增大，靈敏度顯著提高。當光斑直徑超過 0.8mm 后，靈敏度提升趨勢變緩。
通過對實驗數據的進一步分析，建立了光斑大小與靈敏度之間的數學模型。以金屬平板為例，在一定范圍內，靈敏度 S 與光斑直徑 d 之間滿足近似的反比例關系：S = k/d（k 為常數）。而對于木材板，靈敏度與光斑大小之間呈現出先增大后趨于穩定的非線性關系，可通過擬合曲線進行描述。這些實驗結果和數學模型為深入理解光斑大小對激光傳感器靈敏度的影響提供了直觀的數據支持。
綜上所述，激光傳感器光斑大小對靈敏度有著復雜而重要的影響。光斑大小通過影響光能量分布、與目標物體特性的適配性以及光學系統和探測器的性能，綜合作用于傳感器的靈敏度。在實際應用中，需要根據目標物體的特性、測量要求以及傳感器的具體結構，合理選擇光斑大小，以實現最佳的靈敏度和測量精度。
未來，隨著激光技術、光學材料和探測器技術的不斷發展，對于激光傳感器光斑大小與靈敏度關系的研究將更加深入和精確。一方面，可以通過優化光學系統設計，開發新型的光學元件，實現更靈活、精確的光斑控制，進一步提高傳感器的性能。另一方面，結合先進的信號處理算法和人工智能技術，能夠更好地處理不同光斑大小下的傳感器信號，提高傳感器對復雜環境和目標物體的適應性，拓展激光傳感器在更多領域的應用。
