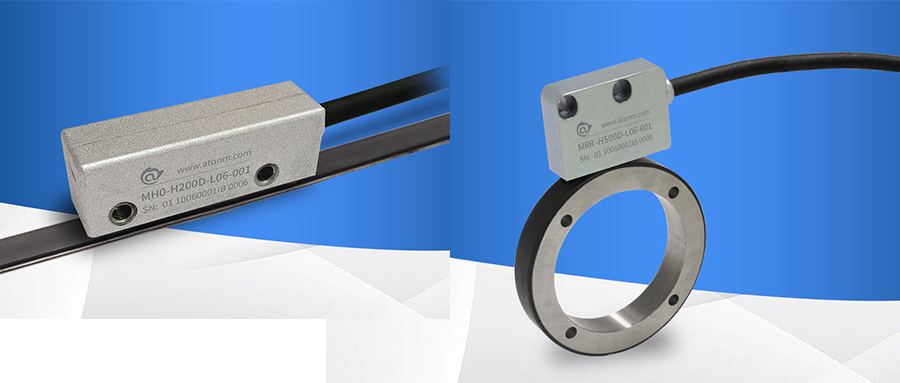

磁柵傳感器既可以屬于直線編碼器，也可以屬于旋轉編碼器。
一、直線編碼器
工作原理與結構特點

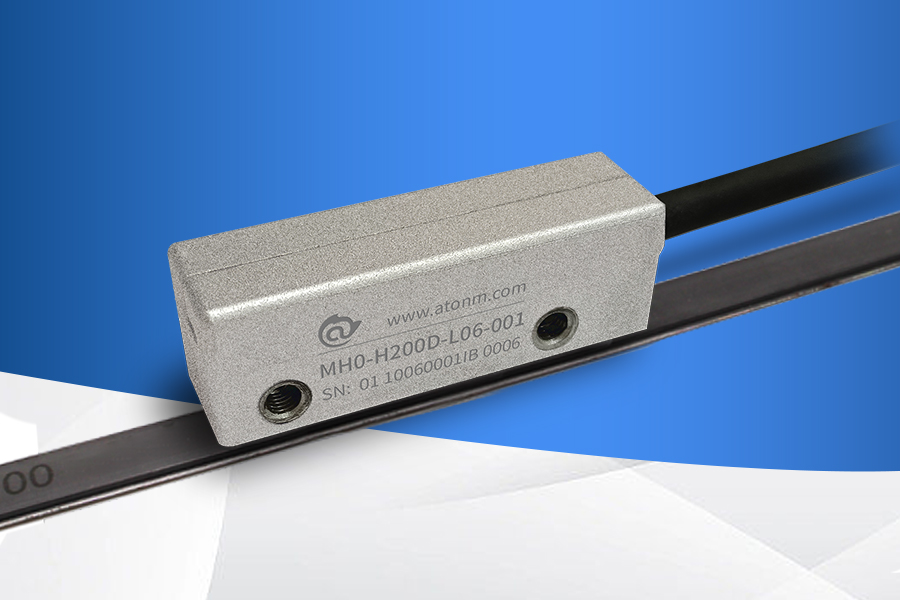

磁柵直線編碼器主要由磁柵尺和磁頭組成。磁柵尺是在非導磁性材料（如玻璃、不銹鋼等）的基體上，采用涂覆、化學沉積或電鍍等方法，將一層均勻的磁性薄膜制作在基體表面，然后通過錄磁頭在磁性薄膜上錄制等間距的磁信號（一般為正弦波或方波信號）。磁頭則用于讀取磁柵尺上的磁信號。當磁頭相對于磁柵尺做直線運動時，磁頭會感應出與位移量相對應的電信號。
例如，在數控機床的工作臺直線位移測量中，磁柵尺安裝在機床的床身一側，磁頭安裝在工作臺的運動部件上。隨著工作臺的直線運動，磁頭讀取磁柵尺上的磁信號變化，從而精確地測量出工作臺的位移量。
應用場景
磁柵直線編碼器廣泛應用于精密機床、自動化生產線中的直線位移測量。如在電子設備制造中的印刷電路板（PCB）鉆孔機，需要精確控制鉆頭在X、Y軸方向的直線運動位置，磁柵直線編碼器能夠提供高精度的位置反饋，保證鉆孔位置的準確性，鉆孔精度可以達到±0.01mm甚至更高。
二、旋轉編碼器
工作原理與結構特點

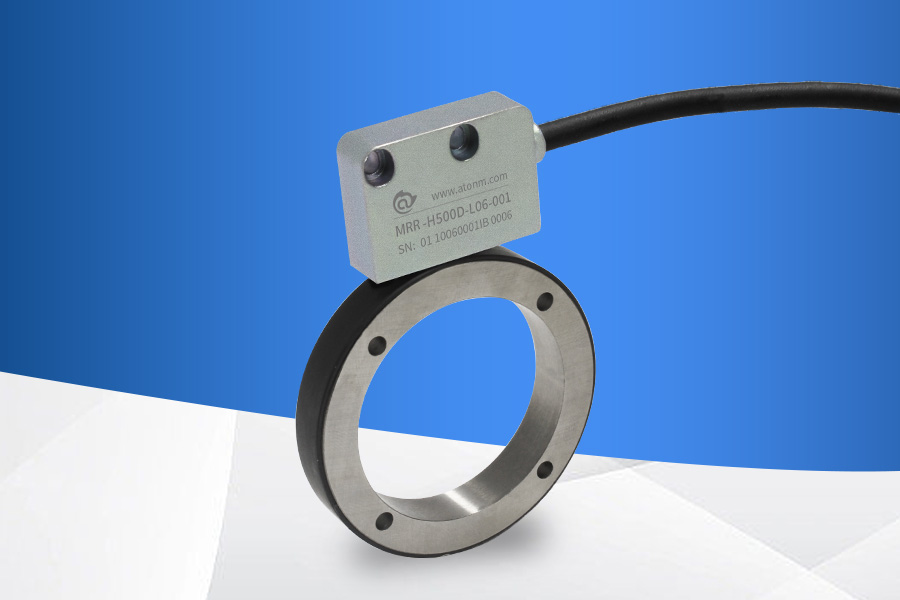

磁柵旋轉編碼器是將磁柵制作在旋轉部件（如旋轉軸）的圓周表面，磁頭則固定在旋轉部件附近。當旋轉部件轉動時，磁頭讀取圓周上的磁信號變化，通過信號處理電路將磁信號轉換為與旋轉角度或轉速相對應的電信號。它的結構相對緊湊，磁柵的圓周刻度精度直接影響其測量精度。
例如，在工業機器人的關節軸旋轉角度測量中，磁柵旋轉編碼器安裝在關節電機的旋轉軸上，通過讀取磁信號變化來確定關節軸的旋轉角度，從而實現機器人精確的運動控制。
應用場景
磁柵旋轉編碼器常用于電機轉速控制、機器人關節角度測量等領域。在自動化倉儲系統的堆垛機中，電機驅動堆垛機的載貨臺上下運動以及貨叉的伸縮和旋轉。磁柵旋轉編碼器安裝在電機軸上，用于精確測量電機的旋轉角度和轉速，進而精確控制載貨臺的位置和貨叉的動作，提高倉儲貨物存取的準確性和效率。
從技術發展趨勢來看，隨著材料技術的進步，未來磁柵傳感器有望采用性能更優的磁性材料，進一步提升磁信號的穩定性和精度。同時，在信號處理技術方面，研發更高效的算法，降低外界干擾對測量結果的影響，使磁柵傳感器在直線和旋轉測量應用中持續拓展，為更多復雜的工業場景提供精準可靠的測量解決方案，助力工業自動化邁向更高水平。 總之，磁柵傳感器以其精準的測量能力，在直線與旋轉測量領域站穩腳跟，為工業發展持續賦能。
