摘要
汽車制造過程中，焊接是一個非常重要的工藝環節。焊接的質量不僅關系到汽車的安全性能，還與車身質量、耐久性等方面密切相關。因此，對汽車焊接質量進行有效的檢測至關重要。本報告將介紹汽車行業焊縫檢測的技術及傳感器應用，主要涉及熱像儀、超聲波傳感器、顏色傳感器、X射線檢測、激光掃描儀和磁粉檢測等方面。
1. 熱像儀
熱像儀是一種非接觸式的紅外線測量儀器，可測量物體表面的溫度分布情況。在汽車行業中，熱像儀廣泛應用于焊縫檢測中。其工作原理是通過測量焊接區域的溫度分布，確定焊縫的完整性和質量。在焊接過程中，溫度分布的均勻性直接影響著焊接的質量。利用熱像儀可以精準地檢測焊接區域的溫度分布，發現存在的問題，及時進行調整和修正。此外，熱像儀還可用于檢測焊接缺陷、熔敷形態等。
2. 超聲波傳感器
超聲波傳感器是一種利用超聲波的聲波來檢測物體內部結構的傳感器。在汽車行業中，超聲波傳感器通常用于檢測焊接區域內的缺陷和裂紋等細小缺陷，以確定焊縫的質量。其工作原理是將超聲波傳入焊縫內部，通過測量超聲波的反射和傳播時間，確定焊接區域的缺陷情況。超聲波傳感器可以檢測出各種類型的焊縫缺陷，如裂紋、孔洞、疏松、夾雜等。

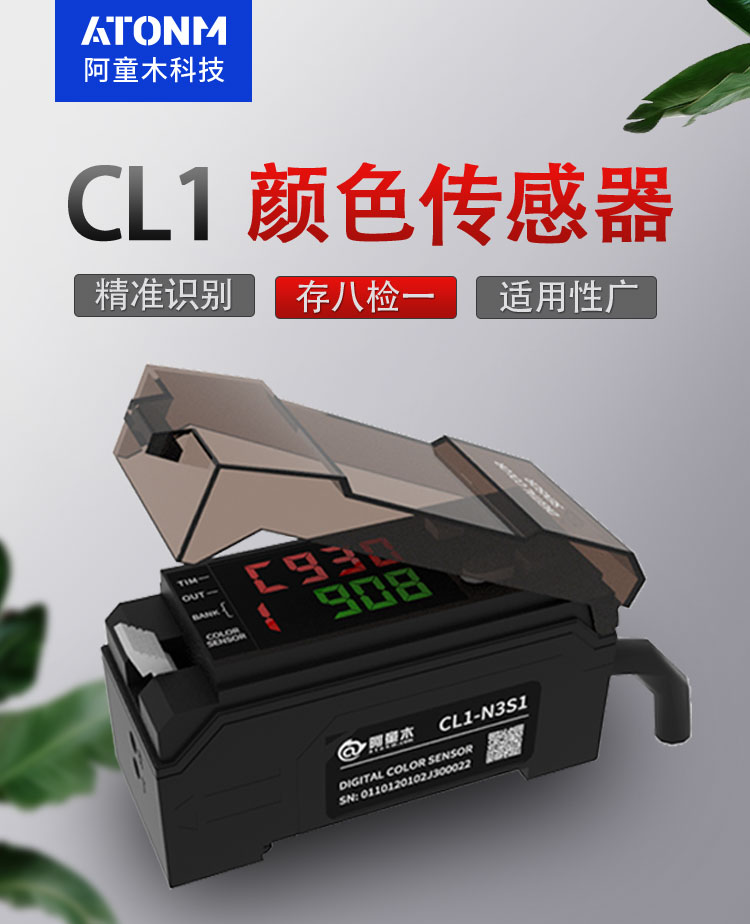

3. 顏色傳感器
顏色傳感器在汽車行業焊縫檢測中并不多見，但阿童木在幫助汽車行業客戶檢測是否漏焊的過程中，由于焊接前后部位有顏色變化，因此在實際應用中，阿童木也采用過顏色傳感器來檢測是否漏焊，詳情見：《顏色傳感器案例丨阿童木助力上海某汽車生產商檢測焊縫是否存在漏焊》
4. X射線檢測
X射線檢測是利用X射線技術來檢測物體內部結構和缺陷的一種無損檢測方法。在汽車行業中，X射線檢測通常用于檢測焊縫內部的缺陷，例如裂紋、氣孔和不均勻性等。其工作原理是利用X射線穿透物體，檢測出X射線經過物體內部時的吸收和散射情況，然后對這些數據進行處理和分析，以確定焊接區域的缺陷情況。X射線檢測具有非常高的檢測靈敏度和準確性，可以檢測出非常小的焊接缺陷，但也存在一定的安全隱患和環境污染問題，因此需要特別注意使用安全和環境保護。
5. 激光掃描儀
激光掃描儀是一種利用激光束掃描物體表面形態的傳感器。在汽車行業中，激光掃描儀通常用于檢測焊接區域的表面形態，以確定焊縫的平整度和外觀質量。其工作原理是將激光束掃描焊接區域的表面，通過測量激光束的反射和散射情況，得到焊接表面的形態數據，然后對這些數據進行處理和分析，以確定焊縫的平整度和外觀質量。激光掃描儀可以非常精確地檢測出焊接表面的形態，具有高效、快速、非接觸等優點。
6. 磁粉檢測
磁粉檢測是一種利用磁粉吸附物體表面缺陷的檢測方法。在汽車行業中，磁粉檢測通常用于檢測鐵磁性材料中的表面和近表面缺陷，例如裂紋、氣孔和夾雜物等。其工作原理是將磁粉涂在焊接區域的表面，然后通過加磁或磁場作用，使磁粉沿著表面缺陷集中，形成磁粉堆，從而檢測出焊縫的缺陷情況。磁粉檢測具有檢測靈敏度高、簡單易行、成本低等優點。
綜上所述，汽車行業的焊縫檢測涉及多種傳感器技術，每種傳感器技術都有其特定的應用場景和優缺點。在實際應用中，需要根據具體的檢測需求和目標，選擇合適的傳感器技術進行檢測。同時，不同的傳感器技術也可以結合使用，以提高檢測的準確性和可靠性。例如，可以將熱像儀和超聲波傳感器結合使用，對焊縫的溫度和內部缺陷進行聯合檢測，以更加全面地評估焊接質量。另外，應該特別注意傳感器使用的安全和環境保護問題，遵守相關法規和標準。
除了傳感器技術外，還有其他一些技術和方法可以用于汽車行業的焊縫檢測。例如，圖像處理技術可以通過處理焊接區域的圖像數據，檢測出表面缺陷和變形等問題；數字斷層掃描技術可以對焊接區域進行三維成像，檢測出內部缺陷和變形等問題。這些技術和方法可以與傳感器技術結合使用，以提高檢測的全面性和準確性。
總的來說，汽車行業的焊縫檢測是一個非常重要的環節，對保障汽車安全和質量具有至關重要的作用。傳感器技術在焊縫檢測中發揮著重要的作用，不同的傳感器技術可以用于檢測不同類型和不同位置的缺陷。在實際應用中，需要根據具體的檢測需求和目標，選擇合適的傳感器技術進行檢測，并結合其他技術和方法，以提高檢測的準確性和可靠性。同時，應該注意傳感器使用的安全和環境保護問題，遵守相關法規和標準，以確保檢測的安全性和環保性。
